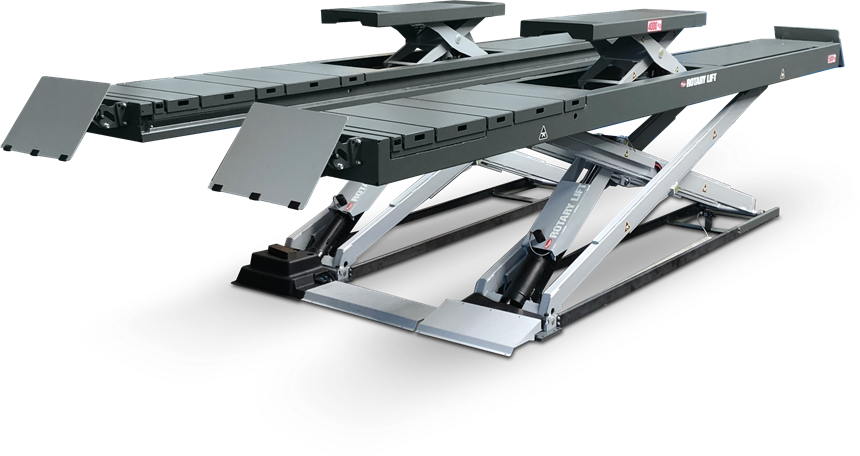

Scherenhebebühne Rotary S50-Serie - Tragkraft 5 to, Plattformlänge 5'500 mm
elektro-hydraulisch, Unterflur
Die Scherenhebebühnen der S50-Serie sind vielseitige Universalhebebühnen für Annahme, Achsvermessung, Diagnosearbeitsplätze und Reparaturen. Mit einer Tragkraft von 5,0 t und Plattformlänge von 5'500 mm ist sie als Unterflur- oder Überflur-Modell (zusätzliche Rampen notwendig, s. Zubehör) erhältlich. Varianten mit Radfreiheber, Achsvermessungskit, Gelenkspieltester und Teq-Link verfügbar. Ideal für Pkw und Transporter, bietet sie präzise und effiziente Arbeitsmöglichkeiten.
5,0 t, elektro-hydraulisch, Plattformlänge 5'500 mm, Unterflur
- Perfekter Korrosionsschutz - Kataphoresetauchlackierung (CAT) plus Pulverbeschichtung serienmässig
- Geeignet für PKW und Transporter
- 5,0 t Tragkraft bei 5'500 mm nutzbarer Fahrbahnlänge
- Integrierte Aussparungen mit Edelstahlauflagen in der Fahrfläche ermöglichen die Aufnahme aller handelsüblicher Drehteller. Wird kein Drehteller verwendet, lassen sich die Aussparungen vollständig verschliessen.
- Stabile Kunststoffkugeln der pneumatisch verriegelbaren Schiebeplatten sorgen für eine zuverlässige sowie leichtgängige Funktion und sichern eine lange Lebensdauer.
- Intelligent konstruierte Rückrollsicherungen ermöglichen die Nutzung der kompletten Fahrbahnlänge.
- Um eine flexible Aufnahme sowohl kleiner als auch großer Fahrzeuge zu ermöglichen sind bei allen LT-Modellen die Radfreiheber mit einer ausziehbaren, stufenlosen Plattformverlängerung ausgestattet.
- Für die Verwendung eines zusätzlichen Achsfreihebers ist eine verzinkte Laufschiene verbaut (serienmässig).
- Die ebene Fahrbahn erlaubt die Verwendung am Scheinwerfereinstellplatz (nicht bei optionalem Gelenkspiel-Tester).
- Der serienmäßige CE-Stop gewährleistet einen Fußschutz ohne Fußabweiser und einen problemlosen bodenebenen Einbau.
- Das vollhydraulische System mit integrierter Selbstentlüftung in der "0"-Position sorgt für eine zuverlässige Funktion.
- Die Hauptzylinder sind mit einer pneumatisch entsperrbaren Absetzvorrichtung ausgerüstet. Die Klinkenleiste ist verschraubt und über Stellschrauben justierbar. Eine exakte Achsvermessung ist damit garantiert.
- Stabile Drucktasten sorgen für eine sichere Bedienung der Hebebühne.
- Dokumente oder auch Tablet-Computer finden ihren Platz auf der integrierten Ablagemöglichkeit. Auch als Schreibunterlage perfekt geeignet.
- Das Bedienpult besitzt ein werkseitig vormontiertes, mit der Hebebühne verbundenes Hydraulikaggregat. Die Platzierung ist links oder rechts möglich.
- Die Bodenlager sind mit einem stabilen Rahmen verbunden, dies vereinfacht eine korrekte Montage der Hebebühne.
- Bei allen Varianten ist ein hydraulischer Gelenkspieltester möglich - dieser wird in der vordersten Position der Drehtelleraussparung (werkseitig / nicht nachrüstbar) verbaut. Der Gelenkspieltester entspricht den europäischen behördlichen Vorgaben
- Überflur-Ausführungen in Verbindung mit Überflur-Kit S50 erhältlich
- D*Gesamtlänge Überflur: 7320 mm
Technische Daten
Tragfähigkeit: 5'000 kg
Fahrschienenlänge: 5'500 mm
Hubhöhe max. bodeneben 1'805 mm
Hubhöhe max.: 2'070 / 2'100 mm
Hubzeit: 47 s
Senkzeit: 40 s
Senkzeit: 40 s
Fahrschienenbreite: 650 mm
Elektrischer Anschluss: 400 V | 50 - 60 Hz
Antriebsleistung: 3.5 kW
Auffahrhöhe: 265 / 295 mm
Länge: 5'965 mm
Breite: 2'200 mm
Einbautiefe: 295 mm
Antriebsart: elektrohydraulisch
Korrosionsschutz: Kathodische Tauchlackierung (KTL)
Einbauart: bodeneben
Scherenhebebühnen-Ausführung: Schere mit Fahrschienen
Oberflächenbeschichtung: Pulverbeschichtet
Modelle mit Radfreiheber:
Technische Daten:
Tragfähigkeit Radfreiheber: 4'000 kg
Hubhöhe Radfreiheber: 490 mm
Länge Radfreiheber: 1'390 - 2'100 mm
Hubzeit Radfreiheber: 5 s
Senkzeit Radfreiheber: 10 s
Artikel anfragen
| Artikelnummer/Modell | Zusatz | Preis | |
|---|---|---|---|
| ROT.S5055.193544
Scherenhebebühne Rotary S50LT55CAT-I, 5,0 to | Radfreiheber |
auf Anfrage
| |
| ROT.S5055.193636
Scherenhebebühne Rotary S50LTAK-55CAT-I, 5,0 to | Radfreiheber, Achsvermessung |
auf Anfrage
| |
| ROT.S5055.193612
Scherenhebebühne Rotary S50LTAK-55CAT-IQ, 5.0 to | Radfreiheber, Achsvermessung, Teq-Link |
auf Anfrage
| |
| ROT.S5055.193698
Scherenhebebühne Rotary S50LTAK-55CAT-PD8-I, 5.0 to | Radfreiheber, Achsvermessung, Gelenkspieltester |
auf Anfrage
|
Die Scherenhebebühnen der S50-Serie sind vielseitige Universalhebebühnen für Annahme, Achsvermessung, Diagnosearbeitsplätze und Reparaturen. Mit einer Tragkraft von 5,0 t und Plattformlänge von 5'500 mm ist sie als Unterflur- oder Überflur-Modell (zusätzliche Rampen notwendig, s. Zubehör) erhältlich. Varianten mit Radfreiheber, Achsvermessungskit, Gelenkspieltester und Teq-Link verfügbar. Ideal für Pkw und Transporter, bietet sie präzise und effiziente Arbeitsmöglichkeiten.
5,0 t, elektro-hydraulisch, Plattformlänge 5'500 mm, Unterflur
- Perfekter Korrosionsschutz - Kataphoresetauchlackierung (CAT) plus Pulverbeschichtung serienmässig
- Geeignet für PKW und Transporter
- 5,0 t Tragkraft bei 5'500 mm nutzbarer Fahrbahnlänge
- Integrierte Aussparungen mit Edelstahlauflagen in der Fahrfläche ermöglichen die Aufnahme aller handelsüblicher Drehteller. Wird kein Drehteller verwendet, lassen sich die Aussparungen vollständig verschliessen.
- Stabile Kunststoffkugeln der pneumatisch verriegelbaren Schiebeplatten sorgen für eine zuverlässige sowie leichtgängige Funktion und sichern eine lange Lebensdauer.
- Intelligent konstruierte Rückrollsicherungen ermöglichen die Nutzung der kompletten Fahrbahnlänge.
- Um eine flexible Aufnahme sowohl kleiner als auch großer Fahrzeuge zu ermöglichen sind bei allen LT-Modellen die Radfreiheber mit einer ausziehbaren, stufenlosen Plattformverlängerung ausgestattet.
- Für die Verwendung eines zusätzlichen Achsfreihebers ist eine verzinkte Laufschiene verbaut (serienmässig).
- Die ebene Fahrbahn erlaubt die Verwendung am Scheinwerfereinstellplatz (nicht bei optionalem Gelenkspiel-Tester).
- Der serienmäßige CE-Stop gewährleistet einen Fußschutz ohne Fußabweiser und einen problemlosen bodenebenen Einbau.
- Das vollhydraulische System mit integrierter Selbstentlüftung in der "0"-Position sorgt für eine zuverlässige Funktion.
- Die Hauptzylinder sind mit einer pneumatisch entsperrbaren Absetzvorrichtung ausgerüstet. Die Klinkenleiste ist verschraubt und über Stellschrauben justierbar. Eine exakte Achsvermessung ist damit garantiert.
- Stabile Drucktasten sorgen für eine sichere Bedienung der Hebebühne.
- Dokumente oder auch Tablet-Computer finden ihren Platz auf der integrierten Ablagemöglichkeit. Auch als Schreibunterlage perfekt geeignet.
- Das Bedienpult besitzt ein werkseitig vormontiertes, mit der Hebebühne verbundenes Hydraulikaggregat. Die Platzierung ist links oder rechts möglich.
- Die Bodenlager sind mit einem stabilen Rahmen verbunden, dies vereinfacht eine korrekte Montage der Hebebühne.
- Bei allen Varianten ist ein hydraulischer Gelenkspieltester möglich - dieser wird in der vordersten Position der Drehtelleraussparung (werkseitig / nicht nachrüstbar) verbaut. Der Gelenkspieltester entspricht den europäischen behördlichen Vorgaben
- Überflur-Ausführungen in Verbindung mit Überflur-Kit S50 erhältlich
- D*Gesamtlänge Überflur: 7320 mm
Technische Daten
Tragfähigkeit: 5'000 kg
Fahrschienenlänge: 5'500 mm
Hubhöhe max. bodeneben 1'805 mm
Hubhöhe max.: 2'070 / 2'100 mm
Hubzeit: 47 s
Senkzeit: 40 s
Senkzeit: 40 s
Fahrschienenbreite: 650 mm
Elektrischer Anschluss: 400 V | 50 - 60 Hz
Antriebsleistung: 3.5 kW
Auffahrhöhe: 265 / 295 mm
Länge: 5'965 mm
Breite: 2'200 mm
Einbautiefe: 295 mm
Antriebsart: elektrohydraulisch
Korrosionsschutz: Kathodische Tauchlackierung (KTL)
Einbauart: bodeneben
Scherenhebebühnen-Ausführung: Schere mit Fahrschienen
Oberflächenbeschichtung: Pulverbeschichtet
Modelle mit Radfreiheber:
Technische Daten:
Tragfähigkeit Radfreiheber: 4'000 kg
Hubhöhe Radfreiheber: 490 mm
Länge Radfreiheber: 1'390 - 2'100 mm
Hubzeit Radfreiheber: 5 s
Senkzeit Radfreiheber: 10 s
